摘要：本文簡(jiǎn)述耐高溫粉末涂料的配方設(shè)計(jì)、生產(chǎn)控制、性能指標(biāo)控制等方面，討論不同的配方組成對(duì)耐溫、鹽霧、光老化等性能的影響。

1 前言

粉末涂料是一種固體粉100%的涂料，它與一般溶劑型涂料和水性涂料不同，不是使用溶劑或水作為分散介質(zhì)，而是借助空氣作為分散介質(zhì)。它具有無揮發(fā)物產(chǎn)生，易清理，無需溶劑，對(duì)操作人員危害小，噴涂利用率高，性能優(yōu)異等特點(diǎn)。隨著全球?qū)Νh(huán)保關(guān)注度增加，粉末涂料的運(yùn)用領(lǐng)域越來越廣泛，我國(guó)粉末涂料使用量已經(jīng)超過100萬噸。

賽諾粉末涂料專用聚乙烯蠟

耐高溫粉末涂料屬于特殊功能性涂料，按所承受溫度不同，一般分成200℃、300℃、350℃、400℃、500℃及以上。廣泛應(yīng)用于燒烤爐、燜燒爐、取暖機(jī)、暖氣管道、消音、烘箱、車用排氣管、煙囪等多種設(shè)備上。因?yàn)槟透邷胤勰┩苛显诃h(huán)保、安全、利用率等方面的優(yōu)勢(shì)，其必將逐步取代傳統(tǒng)的高溫漆。近年來由于“漆改粉”的趨勢(shì)引導(dǎo)，耐溫要求500℃及以上的市場(chǎng)需求越來越大。500℃及以上的應(yīng)用場(chǎng)景中，涂層直接承受明火的灼燒，涂層最低的要求要達(dá)到不粉化不脫落。本文重點(diǎn)討論該類型的產(chǎn)品。

2 耐高溫粉末涂料配方組成

粉末涂料其配方組成主要如下：樹脂及其固化劑，它是涂料成膜的基礎(chǔ)；助劑，用以改善涂層的外觀或各方面性能；顏料，賦予涂層遮蓋性和顏色；填料，主要是起到物理增強(qiáng)的作用。

常用的飽和聚酯樹脂、環(huán)氧樹脂等材料在350℃以上時(shí)，碳氧鍵很快就會(huì)出現(xiàn)斷鍵，分解，表現(xiàn)在涂層上就是粉化脫落。有機(jī)硅樹脂由于其以硅氧鍵為主鏈，因其較高的鍵能而賦予了有機(jī)硅樹脂較高的氧化穩(wěn)定性，是耐高溫粉末涂料主體樹脂的首選。

顏填料是影響耐高溫涂料性能的關(guān)鍵，填料應(yīng)選擇穩(wěn)定性高，且能與有機(jī)硅樹脂的硅氧烷官能團(tuán)發(fā)生反應(yīng)，所以硅酸鹽類的填料是首選，如云母粉、硅微粉等。另外就是硅酸鹽類的材料，它們主要因?yàn)槠淞姿岣芘c金屬進(jìn)行反應(yīng)，從而保證涂層與基材之間的附著力。在顏料方面，大多常規(guī)顏料不能經(jīng)受500℃以上的高溫，白色可以選用鈦白粉，黑色可以選用氧化鐵黑、鐵錳黑，紅黃藍(lán)等顏色，建議選用包裹型的產(chǎn)品，整體配方保證重金屬不會(huì)超標(biāo)。

3 耐高溫粉末涂料生產(chǎn)工藝控制

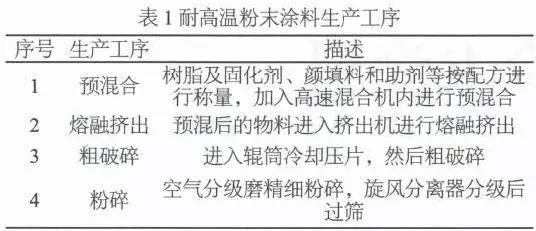

耐高溫粉末涂料的生產(chǎn)工藝與普通產(chǎn)品差異不大，生產(chǎn)過程如下表，工藝參數(shù)需要控制的地方主要是在熔融擠出階段，由于有機(jī)硅樹脂的軟化點(diǎn)較低，一定要控制好恰當(dāng)?shù)臄D出機(jī)溫度，才能保證在熔融擠出階段的混合均勻程度。在粉碎階段，需要保證粒徑分度盡量窄，因?yàn)槟透邷胤勰┩苛系耐繉邮軣釙r(shí)會(huì)有一定的膨脹，涂層內(nèi)部的均一性越好，膨脹產(chǎn)生破壞的可能就越低。

4 耐高溫粉末涂料的性能

耐高溫粉末涂料由于是功能性涂料，主要是關(guān)注其耐高溫的性能，耐高溫的性能檢測(cè)采用兩種方式測(cè)試，其一是確定溫度試驗(yàn)，使用馬弗爐對(duì)試驗(yàn)板承受一定時(shí)長(zhǎng)的溫度烘烤后的板面效果以及附著力進(jìn)行檢驗(yàn)。其二是實(shí)際應(yīng)用測(cè)試，將涂料涂敷在應(yīng)用的工件上，在實(shí)際的應(yīng)用環(huán)境下測(cè)試一定的時(shí)長(zhǎng)。


4.1 耐高溫粉末涂料產(chǎn)品性能

4.2 耐高溫粉末涂料耐鹽霧性能

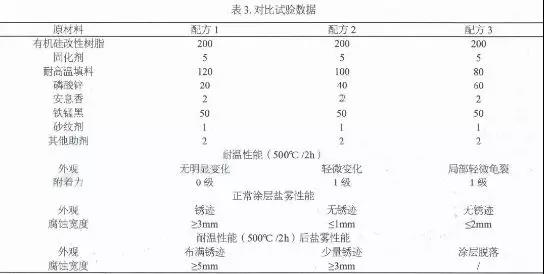

燒烤爐，火盆等產(chǎn)品一方面要求涂層具有耐溫性，另一方面也需要有足夠的防腐蝕效果，畢竟消費(fèi)者在使用時(shí)不愿意看到銹跡斑駁。所以耐高溫粉末涂料的耐鹽霧性能也是一個(gè)關(guān)鍵指標(biāo)。本文對(duì)比了不同防銹材料磷酸鋅用量對(duì)與耐高溫粉末涂料耐鹽霧性能的影響，配方如下表。

從上表實(shí)驗(yàn)結(jié)果來看，防銹材料磷酸鋅的引入對(duì)鹽霧性能有所提升，但是用量太多的情況對(duì)耐溫性能有較大的影響，可能是起不能參與涂層成膜，大量的情況增加了涂層耐溫時(shí)的不穩(wěn)定性。但是目前耐溫性能并不十分理想，還需要進(jìn)一步進(jìn)行提升。

5 結(jié)論

隨著全球?qū)Νh(huán)保的重視程度日益增加，“漆改粉”已經(jīng)成為涂料界的趨勢(shì)，耐高溫粉末涂料的市場(chǎng)前景將越來越好。但是500℃以上產(chǎn)品的成熟程度還較低，尤其在耐鹽霧、耐光老化等長(zhǎng)效性能方面。
